標題: 【香港一人一Asterisk+Asterisk GUI】——你安装了没有？ [打印本頁]

作者: 角色 時間: 2012-9-6 02:59 標題: 【香港一人一Asterisk+Asterisk GUI】——你安装了没有？

本帖最後由角色於 2012-9-27 06:52 編輯

http://192.168.1.6:8088/asterisk/static/config/index.html
http://192.168.1.28:8088/asterisk/static/config/index.html
http://192.168.1.30:8088/asterisk/static/config/index.html
http://192.168.1.33:8088/asterisk/static/config/index.html
http://192.168.1.34:8088/asterisk/static/config/index.html

圖片附件: 0007.png (2012-9-7 21:56, 73.22 KB) / 下載次數 1822
http://www.telecom-cafe.com/forum/attachment.php?aid=1374&k=4b5ce640d4b5965d113ba1b518d3f1e9&t=1765644376&sid=2oow90

作者: 角色 時間: 2012-9-6 03:03

本帖最後由角色於 2012-10-25 20:32 編輯

怎样安装:

参考一 Link
参考二 Link

Asterisk-GUI里要有Google Talk，你要安装下面的libraries：

# ipkg install iksemel
# ipkg install openssl openssl-dev

信息来源： bubblestar Link

作者: 角色 時間: 2012-9-6 03:03

本帖最後由角色於 2012-10-9 01:09 編輯

Echo Test Link
SIP Client怎样从外面打入来呢？ Link
HKBN 2b打出打入的settings Link
拨打SIP URI怎样拨打？ Link
IVR怎是识别输入的DTMF信号？ Link
Asterisk-GUI + CM Phone 能打出打入的设置 Link

作者: 角色 時間: 2012-9-6 03:04

备用帖子。

作者: 角色 時間: 2012-9-6 03:05

备用帖子。

作者: 角色 時間: 2012-9-6 03:06

备用帖子。

作者: 角色 時間: 2012-9-6 03:07

备用帖子。

作者: 角色 時間: 2012-9-6 03:08

备用帖子。

作者: 角色 時間: 2012-9-6 08:50

别用帖子。

作者: 角色 時間: 2012-9-6 20:36

本帖最後由角色於 2012-9-7 22:08 編輯

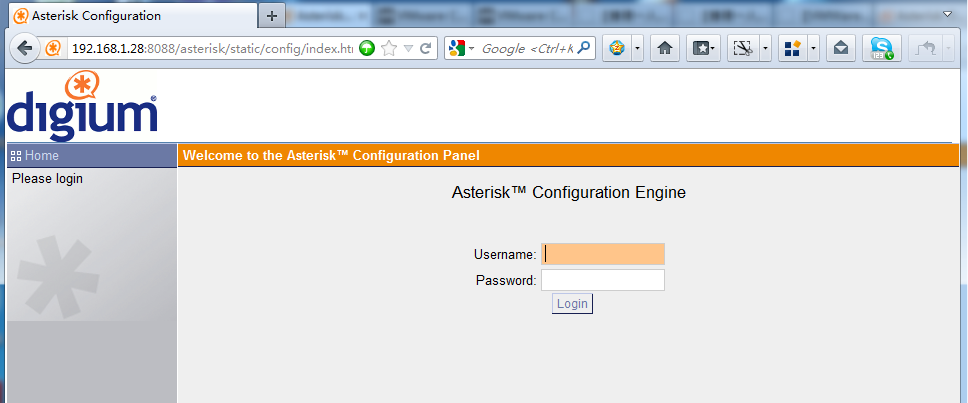

Username: admin
Password: admin

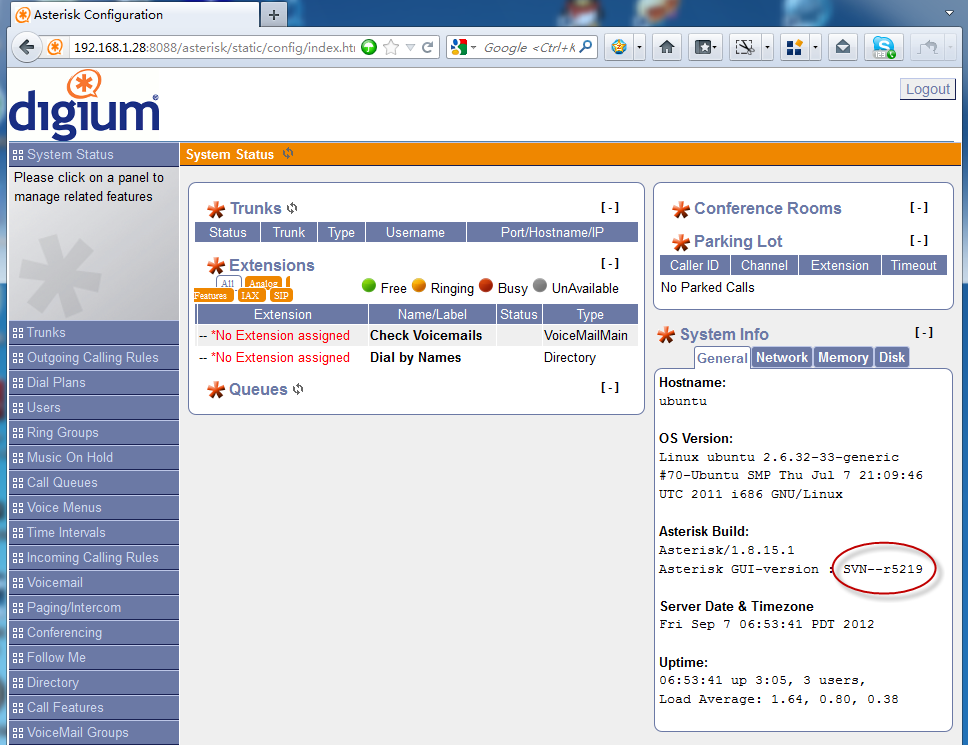

从上面，我们知道这个Asterisk GUi是SVN Revision 5219。

圖片附件: 0008.png (2012-9-7 22:02, 136.63 KB) / 下載次數 1557
http://www.telecom-cafe.com/forum/attachment.php?aid=1375&k=a01fb0dca73542d15cac4c8afd9171b3&t=1765644376&sid=2oow90

圖片附件: 0007.png (2012-9-7 22:04, 73.22 KB) / 下載次數 1589
http://www.telecom-cafe.com/forum/attachment.php?aid=1376&k=46b8b04c9d7ffc169d3fabc16beef89f&t=1765644376&sid=2oow90

作者: 角色 時間: 2012-9-7 22:10

本帖最後由角色於 2012-9-8 00:03 編輯

怎样才能完成Ａｓｔｅｒｉｓｋ　Workshop　Ｏｎｅ呢？

1. 先进入Adminstration Page

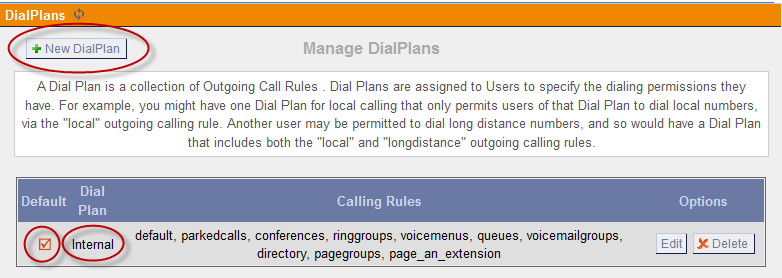

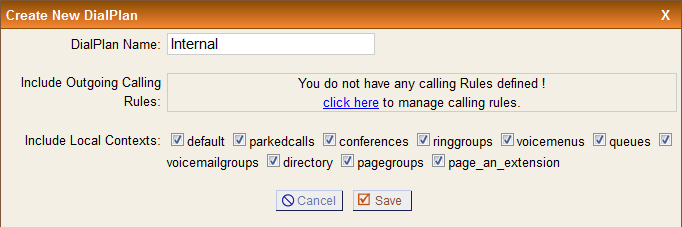

2. Click 【Dialplan】，点击Create

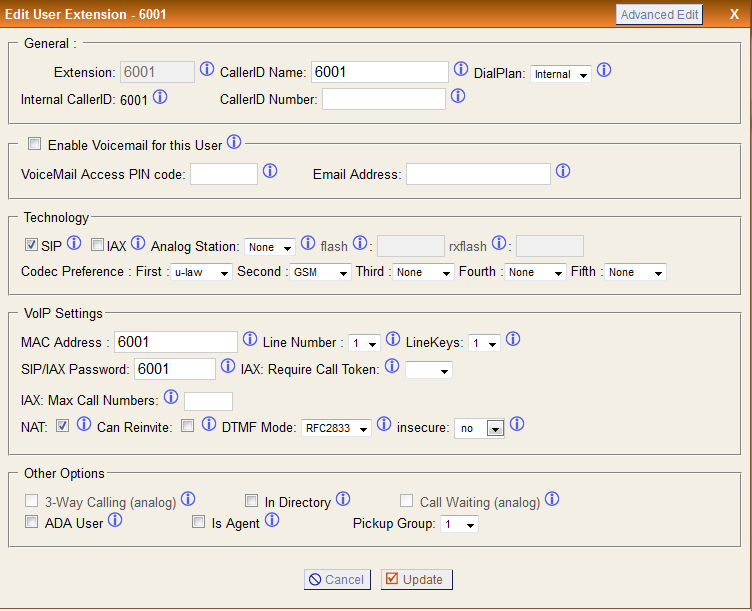

3. Click 【Users】，然后Create 两个Extensions，为了简略，只显示6001 Extensions。

4. 做好后，要记得Apply Changes （在右上角）

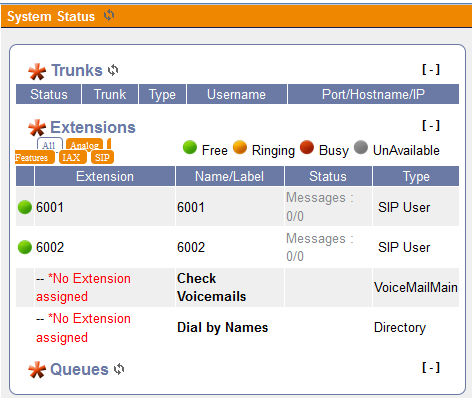

5. 然后用两个SIP Clients （Softphone, IP Phone)来注册刚才两个账号，如果注册成功，你可以看到下面信息：

圖片附件: 0009.png (2012-9-7 23:42, 28.56 KB) / 下載次數 1616
http://www.telecom-cafe.com/forum/attachment.php?aid=1377&k=b3b8ad1c7dc676ddda33661007b38e70&t=1765644376&sid=2oow90

圖片附件: 0010.png (2012-9-7 23:42, 15.06 KB) / 下載次數 1584
http://www.telecom-cafe.com/forum/attachment.php?aid=1378&k=1d9e8dcdfd5b97397cd7e4ecc2b6fa2b&t=1765644376&sid=2oow90

圖片附件: 0011.png (2012-9-7 23:42, 44.19 KB) / 下載次數 1610
http://www.telecom-cafe.com/forum/attachment.php?aid=1379&k=6e32d0aaa2cb534b060d63665c20c6ec&t=1765644376&sid=2oow90

圖片附件: 0012.png (2012-9-8 00:03, 25.19 KB) / 下載次數 1609
http://www.telecom-cafe.com/forum/attachment.php?aid=1380&k=d26eece2d96366264c81b14e7db4033e&t=1765644376&sid=2oow90

作者: 角色 時間: 2012-9-8 12:54

下一个Workshop，就难多很多，问题是我忘了怎样set，所以很多的信息都在epc里。

作者: 角色 時間: 2012-9-8 13:23

如果大家对这样的认识，可以跟帖讨论。

作者: 角色 時間: 2012-9-8 14:11

怎样set，才能让外面注册成功，可以要七大member帮忙了。

作者: 角色 時間: 2012-9-9 06:55

怎样set，才能让外面注册成功，可以要七大member帮忙了。
角色發表於 2012-9-8 14:11

怎样set，可以参考下面link：

http://www.telecom-cafe.com/foru ... =4722&pid=24569

作者: 角色 時間: 2012-9-12 22:26

本帖最後由角色於 2012-9-14 22:30 編輯

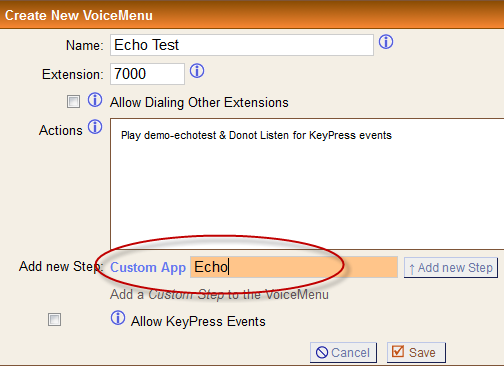

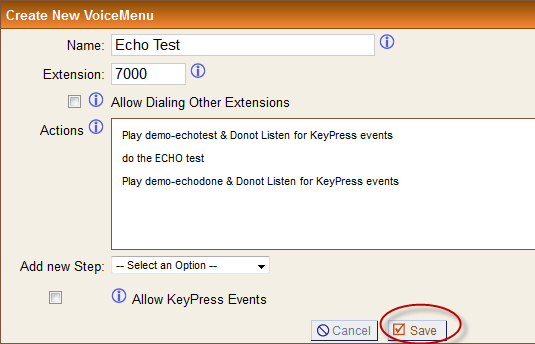

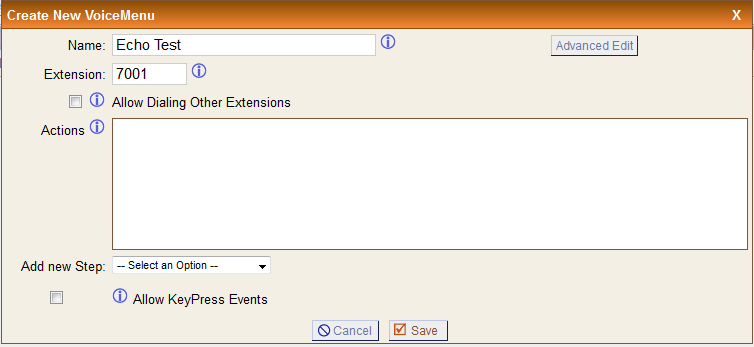

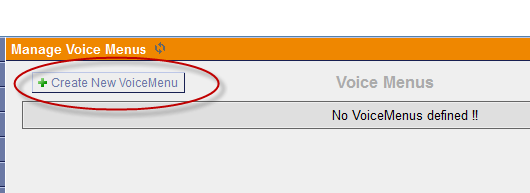

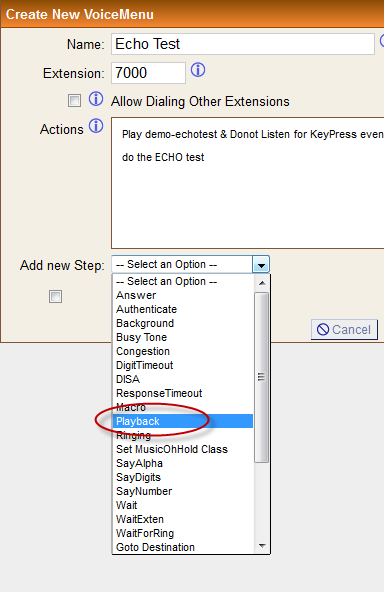

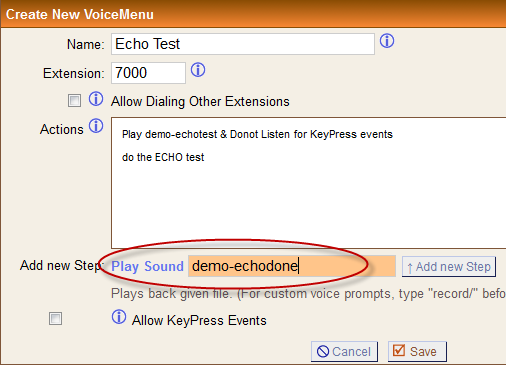

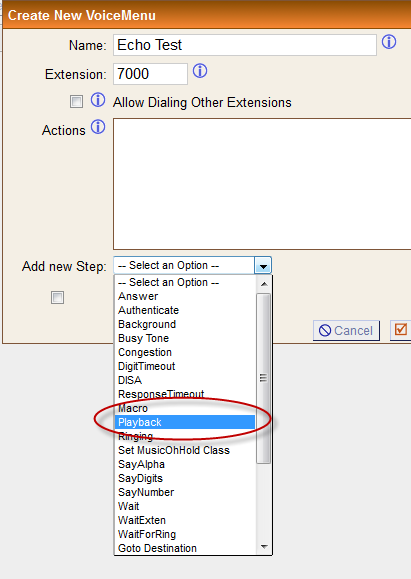

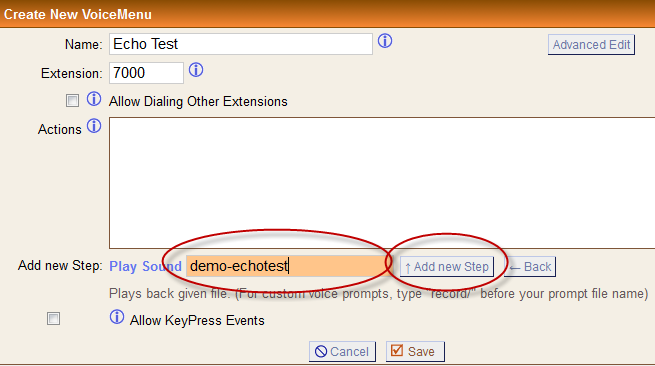

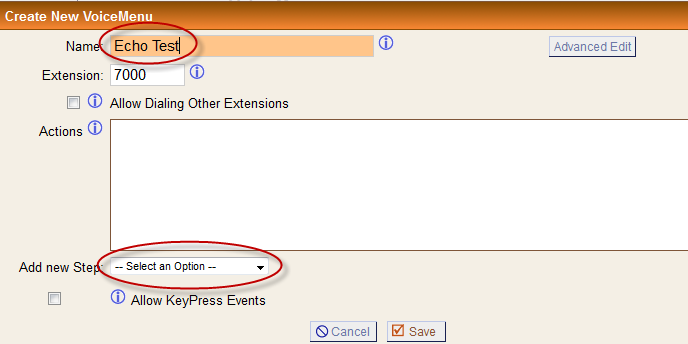

Echo Test

图一

图二

上面就是Echo Test Script。图一是输入后的结果，图二是图一的结果的Advanced Edit。

圖片附件: 0022a.png (2012-9-12 22:25, 25.23 KB) / 下載次數 1812
http://www.telecom-cafe.com/forum/attachment.php?aid=1396&k=8da2675f737fbca82744e582efa0e816&t=1765644376&sid=2oow90

圖片附件: 0022b.png (2012-9-12 22:25, 10.18 KB) / 下載次數 1788
http://www.telecom-cafe.com/forum/attachment.php?aid=1397&k=8e0be5e3cce55d2e0c6bb3f3a5b2adfe&t=1765644376&sid=2oow90

圖片附件: 0030a.png (2012-9-14 22:23, 17.83 KB) / 下載次數 1790
http://www.telecom-cafe.com/forum/attachment.php?aid=1413&k=fbdd87e9697734055d3d31e87b7d11b7&t=1765644376&sid=2oow90

圖片附件: 0030b.png (2012-9-14 22:23, 11.71 KB) / 下載次數 1793
http://www.telecom-cafe.com/forum/attachment.php?aid=1414&k=38b87259c799e978598bbf59ab764887&t=1765644376&sid=2oow90

圖片附件: 0030c.png (2012-9-14 22:23, 27.83 KB) / 下載次數 1821
http://www.telecom-cafe.com/forum/attachment.php?aid=1415&k=615da08a4785b5227da2503db530b13b&t=1765644376&sid=2oow90

圖片附件: 0030d.png (2012-9-14 22:23, 29.2 KB) / 下載次數 1769
http://www.telecom-cafe.com/forum/attachment.php?aid=1416&k=31a10f4bb890ecc3e0cf2c07acc309c6&t=1765644376&sid=2oow90

圖片附件: 0030e.png (2012-9-14 22:23, 35.22 KB) / 下載次數 1885
http://www.telecom-cafe.com/forum/attachment.php?aid=1417&k=501b19ed4f30e1cea4e0c05fbf751f06&t=1765644376&sid=2oow90

圖片附件: 0030f.png (2012-9-14 22:23, 23.66 KB) / 下載次數 1826
http://www.telecom-cafe.com/forum/attachment.php?aid=1418&k=e9c07f09d94239e715ae9b435164a257&t=1765644376&sid=2oow90

圖片附件: 0030g.png (2012-9-14 22:23, 28.73 KB) / 下載次數 1798
http://www.telecom-cafe.com/forum/attachment.php?aid=1419&k=862db13b9e069728b3e9223589bdf299&t=1765644376&sid=2oow90

圖片附件: 0030i.png (2012-9-14 22:23, 26.79 KB) / 下載次數 1793
http://www.telecom-cafe.com/forum/attachment.php?aid=1420&k=dc2c36368c37d4626014357f4d604eee&t=1765644376&sid=2oow90

圖片附件: 0030j.png (2012-9-14 22:23, 30.37 KB) / 下載次數 1799
http://www.telecom-cafe.com/forum/attachment.php?aid=1421&k=fff412ea3bb0f404d31112221dd9f370&t=1765644376&sid=2oow90

圖片附件: 0030k.png (2012-9-14 22:23, 22.56 KB) / 下載次數 1824
http://www.telecom-cafe.com/forum/attachment.php?aid=1422&k=888c37665588c0655c0c1da63245f043&t=1765644376&sid=2oow90

圖片附件: 0030l.png (2012-9-14 22:23, 14.54 KB) / 下載次數 1758
http://www.telecom-cafe.com/forum/attachment.php?aid=1423&k=142f69a57286d6f762599c7baf6c082b&t=1765644376&sid=2oow90

作者: 角色 時間: 2012-9-13 01:49

本帖最後由角色於 2012-9-13 02:08 編輯

HKBN 2b 怎样set 打出打入？

打出的settings:

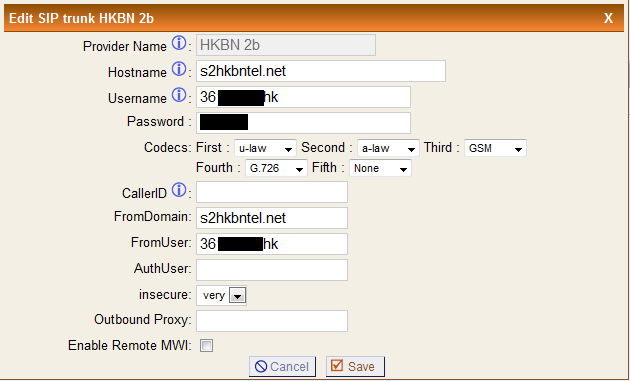

图一

在图一，
1） Provider name用“HKBN 2b”，其实用“HKBN_2b”比较适合。
2） Username： <8-digit telephone number>+<hk>
3) Password: your 2b password
4) Insecure : very
5）在/etc/hosts里，加入下面的句子：
203.80.89.135 s2hkbntel.net s21.hkbntel.net

（如果不用上面Item 5，不知道是否可以打出）

图二

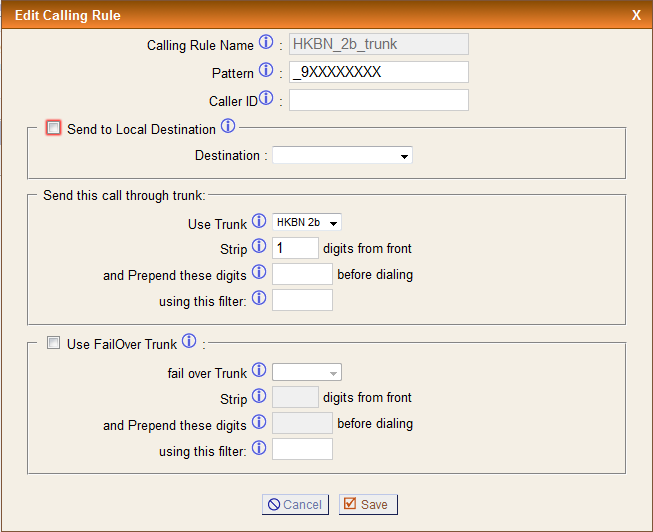

在图二，我们是怎样set outbound trunk

图三

在图三，把outgong trunk加入到internal context。

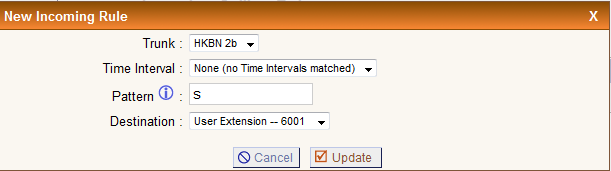

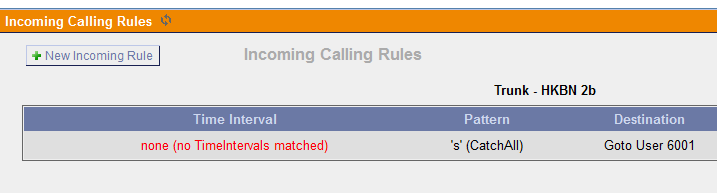

打入的settings

图四

图五

圖片附件: 0025.png (2012-9-13 01:49, 22.57 KB) / 下載次數 1811
http://www.telecom-cafe.com/forum/attachment.php?aid=1402&k=71d292c13d5f3693c797eadefcfd59ba&t=1765644376&sid=2oow90

圖片附件: 0026.png (2012-9-13 01:55, 29.41 KB) / 下載次數 1812
http://www.telecom-cafe.com/forum/attachment.php?aid=1403&k=2ec8278f2d0dd1c997bdf79a4e570648&t=1765644376&sid=2oow90

圖片附件: 0024b.png (2012-9-13 01:57, 18.33 KB) / 下載次數 1803
http://www.telecom-cafe.com/forum/attachment.php?aid=1404&k=ceebba9c10721c87a8133ad67a4930de&t=1765644376&sid=2oow90

圖片附件: 0024a.png (2012-9-13 02:00, 10.55 KB) / 下載次數 1805
http://www.telecom-cafe.com/forum/attachment.php?aid=1405&k=828335273fd65f69abbd5b064166c044&t=1765644376&sid=2oow90

圖片附件: 0027.png (2012-9-13 02:02, 8.79 KB) / 下載次數 1778
http://www.telecom-cafe.com/forum/attachment.php?aid=1406&k=f69bf7eb22d3278515045c65900c486b&t=1765644376&sid=2oow90

作者: zivtong 時間: 2012-9-13 12:59

Username: admin
Password: admin

从上面，我们知道这个Asterisk GUi是SVN Revision 5219。 ...
角色發表於 2012-9-6 20:36

搞笑呀,SYNOLOGY 跟既VERSION係：
Asterisk Build:
Asterisk/1.8.13.1
Asterisk GUI-version : SVN--r

就咁一個＂Ｒ＂
100%肯定SYNOLOGY 個VERSION有問題
因為STEP已同你一樣卻打唔入

作者: 角色 時間: 2012-9-13 21:12

回復 25# zivtong

明白。

如果你需要，我可以进入你的NAS里的admin，然后看看怎样帮到你。

作者: 角色 時間: 2012-9-13 23:25

本帖最後由角色於 2012-9-13 23:29 編輯

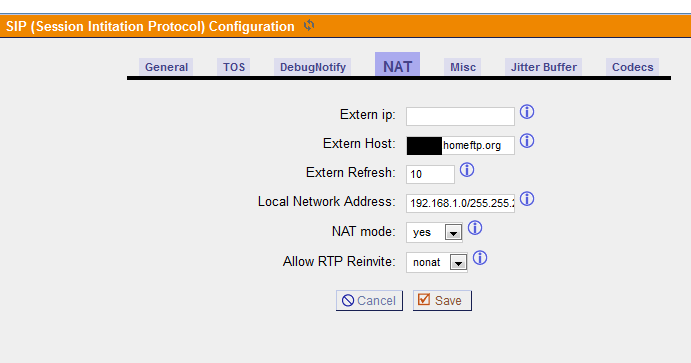

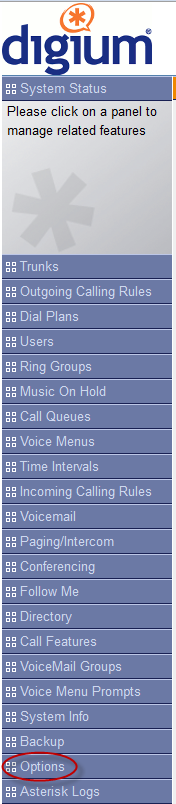

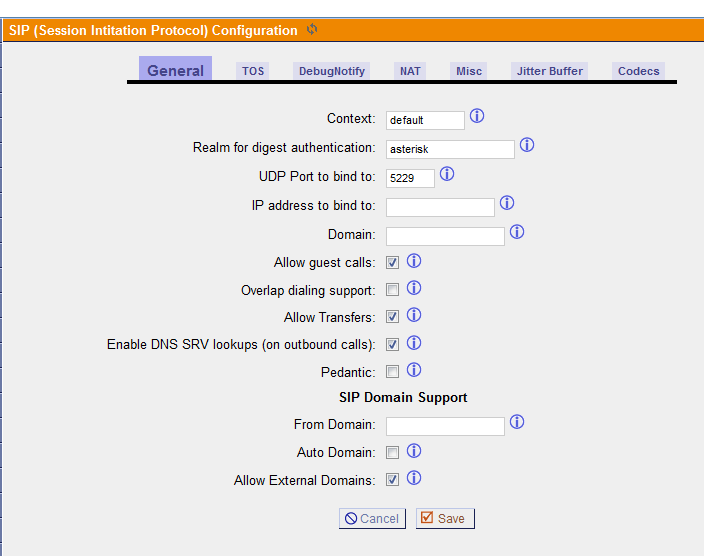

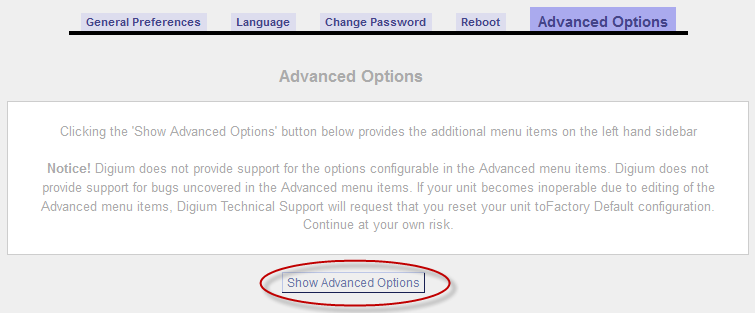

SIP Client怎样从外面打入来呢？

安装下面的图片，输入适当的信息，那么从外面的SIP Client就可以注册入来。我用SIP Port 5229，你可以用default 5060。

external host: <hostname>
local network address: <192.168.1.0/255.255.255.0>, 如果你的local segment不是192.168.1.0，那么你要输入适合的local network。

圖片附件: 0028a.png (2012-9-13 23:18, 29.18 KB) / 下載次數 1795
http://www.telecom-cafe.com/forum/attachment.php?aid=1407&k=d7ccd19ae162c57bf125d63d4b2bebe0&t=1765644376&sid=2oow90

圖片附件: 0028b.png (2012-9-13 23:18, 16.74 KB) / 下載次數 1775
http://www.telecom-cafe.com/forum/attachment.php?aid=1408&k=a8ea6699de1a56997d3f667e70dae971&t=1765644376&sid=2oow90

圖片附件: 0029a.png (2012-9-13 23:24, 44.06 KB) / 下載次數 1753
http://www.telecom-cafe.com/forum/attachment.php?aid=1409&k=2af58c6e6ee2842d3a879d490fa0a8f3&t=1765644376&sid=2oow90

圖片附件: 0029b.png (2012-9-13 23:24, 21.83 KB) / 下載次數 1745
http://www.telecom-cafe.com/forum/attachment.php?aid=1410&k=b60e7d4accc1389ca84621d79b0ce097&t=1765644376&sid=2oow90

圖片附件: 0029c.png (2012-9-13 23:24, 22.72 KB) / 下載次數 1799
http://www.telecom-cafe.com/forum/attachment.php?aid=1411&k=958ea1cfad516dea341983b4d18de4e4&t=1765644376&sid=2oow90

圖片附件: 0029d.png (2012-9-13 23:24, 30.47 KB) / 下載次數 1801
http://www.telecom-cafe.com/forum/attachment.php?aid=1412&k=1c1268811783303fed0f6b356c970840&t=1765644376&sid=2oow90

作者: zivtong 時間: 2012-9-13 23:58

建議轉port啦，因為default port好多盲毛撞入來,比人ddos

作者: 角色 時間: 2012-9-14 00:23

回復 28# zivtong

同意你的说法，但是default port 5060都要说一下，不然大家都不知道。

在我来说，我在QNAP TS-119，用ikpg安装了一台Asterisk Server已经好几年，用都是standard default port=5060，都没有问题。当然如果有人来攻击，那么真的是没有办法。

作者: 角色 時間: 2012-9-15 10:50

在使用上，相当畅顺，没有太大的问题。

不过在首页的registration status发现有误，不知道是否需要较长的时间才能更新。

作者: 角色 時間: 2012-9-26 06:15

像Echo Test这样的东西，如果不是自己之前写过的example，突然叫自己写也不是很快，所以我自己也觉得Examples也非常重要，不管你新手还是老手。

作者: 角色 時間: 2012-9-26 06:48

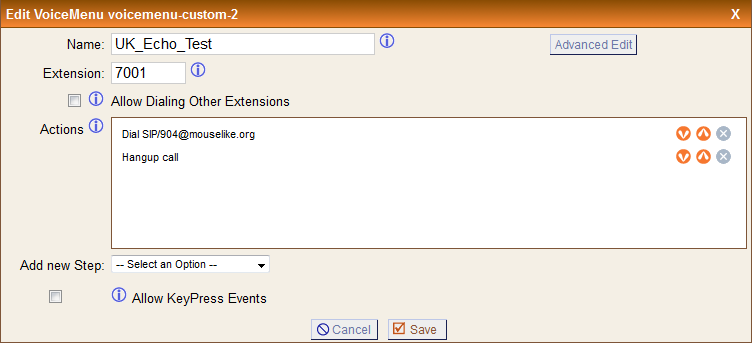

拨打SIP URI怎样拨打？

其实都是用Voicemenu这个方法来实现，方法如下：

1. 要拨打的SIP是 sip:904@mouselike.org
2. 用Asterisk-GUI 的 voicemenu，用custome application，然后得出下面的图，安装安装的voicemenu extension就可以。

圖片附件: 0037.png (2012-9-26 06:48, 22.7 KB) / 下載次數 1323
http://www.telecom-cafe.com/forum/attachment.php?aid=1468&k=05dd523f497205b5e4cace083fa5ba49&t=1765644376&sid=2oow90

作者: 角色 時間: 2012-9-26 13:53

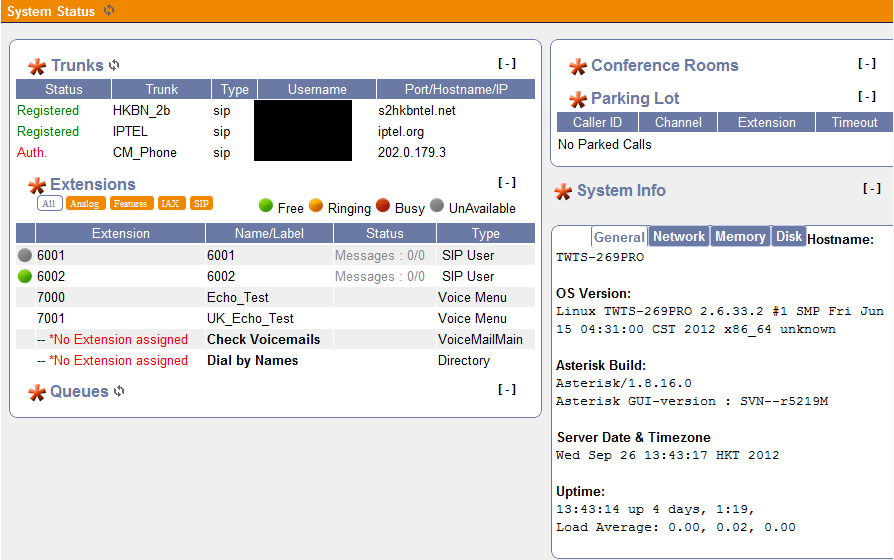

现在用Asterisk-GUI觉得也不错，可以现在已经Asterisk Engine有一定的认识，所以可以再Asterisk-GUI的基础上怎样编写东西。

圖片附件: 1004.png (2012-9-26 13:53, 52.64 KB) / 下載次數 1293
http://www.telecom-cafe.com/forum/attachment.php?aid=1472&k=b9e609c43193c9a93fbc73614d156320&t=1765644376&sid=2oow90
