標題: 迅时HX422 FXO/FXS的ATA连入到Elastix/FreePBX（1月8日修正错误--教程已经布） [打印本頁]

作者: lttliang 時間: 2012-12-9 21:27 標題: 迅时HX422 FXO/FXS的ATA连入到Elastix/FreePBX（1月8日修正错误--教程已经布）

本帖最後由 lttliang 於 2013-1-14 18:50 編輯

教程在12楼

想买迅时ATA的朋友注意了，发现个BUG,已反馈比迅时公司了，我等紧佢地的答复，估计需要等待很长的时间！

我暂时想到了一个解决方法，在23楼
http://www.telecom-cafe.com/foru ... =5082&pid=29883

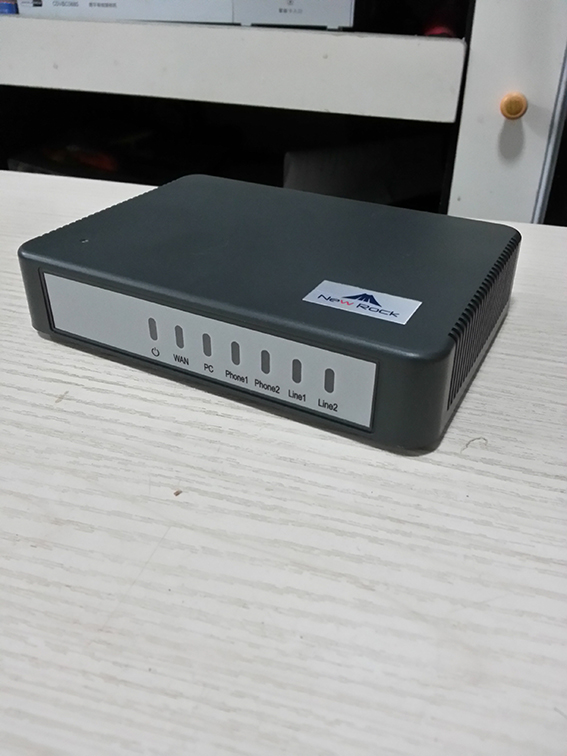

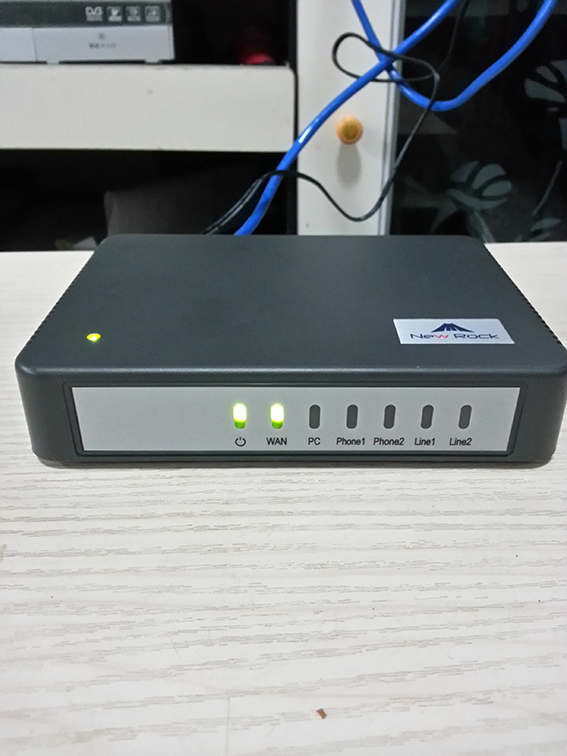

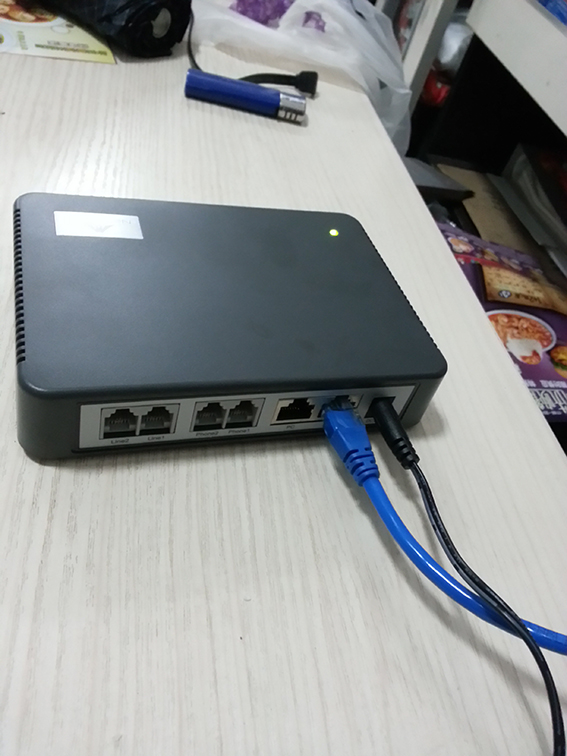

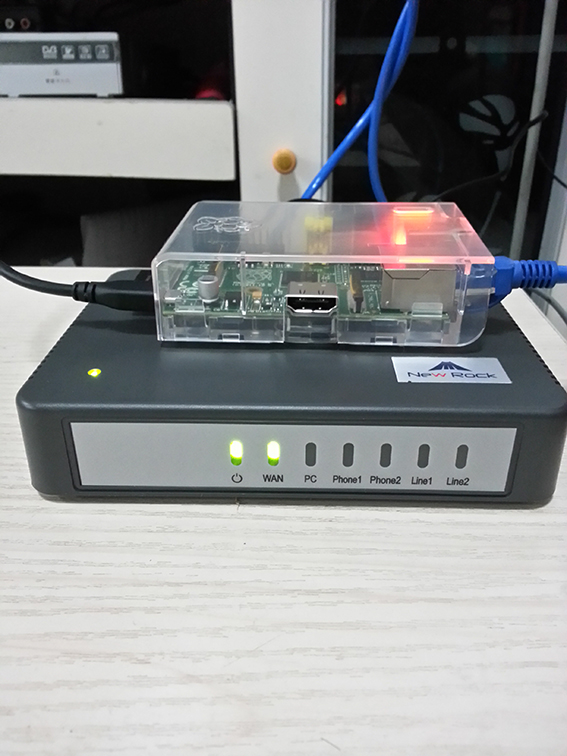

因为我download左OBI的英文手册，睇上去觉得好复杂，惊唔识用，所以唔打算买OBI了，前个星期定左部2FXO 2FXS的迅时ATA！刚好5号即是星期三到货，但因为我星期三刚刚好将ATOM PC放左去香港，系深圳冇左asterisk server用，加上比较忙，就一直停左落来！今日终于将微型PI装上左freepbx，大家都知道我对于asterisk其实只识D皮毛，所以这部ATA搞左我2个几钟，满头大汗才终于可以令到这部迅时ATA的FXO口正常运作！
我之前在PC中是用紧ATCOM公司的AX400P卡，因为存在，未接听时，无法挂断来电的问题，搞左好耐都无法解决（可能我唔识set），所以心里一直好唔舒服，这部ATA刚刚好解决左我这个烦恼！这个问题一解决，我就可以在全国各地免费使用callback了

圖片附件: 20121209_204529_LLS.jpg (2012-12-9 21:26, 269.21 KB) / 下載次數 1861
http://www.telecom-cafe.com/forum/attachment.php?aid=2060&k=8edbdf65db18d424bff6f0a713d887c8&t=1761506480&sid=Sb6bM6

圖片附件: 20121209_204607_LLS.jpg (2012-12-9 21:26, 264.64 KB) / 下載次數 1840
http://www.telecom-cafe.com/forum/attachment.php?aid=2061&k=fa1ffbcae922d345365549574d75b881&t=1761506480&sid=Sb6bM6

圖片附件: 20121209_204646_LLS.jpg (2012-12-9 21:26, 249.68 KB) / 下載次數 1849
http://www.telecom-cafe.com/forum/attachment.php?aid=2062&k=b2180f263661c84c7246af75a32b1ce0&t=1761506480&sid=Sb6bM6

圖片附件: 20121209_204719_LLS.jpg (2012-12-9 21:26, 232.4 KB) / 下載次數 1790
http://www.telecom-cafe.com/forum/attachment.php?aid=2063&k=6d2c6d58e2fc643026427a24ceb3f2e0&t=1761506480&sid=Sb6bM6

圖片附件: 20121209_205012_LLS.jpg (2012-12-9 21:26, 272.42 KB) / 下載次數 1811
http://www.telecom-cafe.com/forum/attachment.php?aid=2064&k=1a748af94fa958f2d43d4d06bcbc7cfa&t=1761506480&sid=Sb6bM6

作者: wingchai 時間: 2012-12-9 21:36

師兄幾錢呀.謝分享

作者: lttliang 時間: 2012-12-9 21:38

師兄幾錢呀.謝分享
wingchai 發表於 2012-12-9 21:36

比较贵，560人仔，2个FXO口，可以接两条PSTN，两个FXS口，接两部电话

作者: andyng 時間: 2012-12-9 21:39

c-hing 如果可以發個敎程出來,
比我等小白偷下師

作者: lttliang 時間: 2012-12-9 22:27

c-hing 如果可以發個敎程出來,
比我等小白偷下師
andyng 發表於 2012-12-9 21:39

我都摸索紧，虽然暂时可以用到FXO口，但仲未完全理解点样set，我测试一下星期睇下我的设置有冇问题，如果一个星期都OK既话，我就会写份教程出来

作者: alang 時間: 2012-12-10 11:59

其實就目前所有的 PSTN Interface Card 都存在有掛不斷的問題，原因還是存在 Analog 訊號關係。

所以要接 PSTN 最好還是選用商用型有 FXO 的 VoIP gateway，而且要經過實際上線測試沒有問題，不然每一家產品技術不同，相容性也不同。

訊時產品我雖然沒用過，不過聽聞是個不錯產品，不妨多試試後再回報使用結果。

作者: lttliang 時間: 2012-12-17 11:50

不知道是稳定性不好，还是我的配置有问题，运行了几天后，今天打电话接通后，居然没有任何声音，重启一下就好了

作者: lttliang 時間: 2012-12-17 11:54

似呼找到原因了，好像是有些地方的设置修改后没有保存，恢复成了原来的设置

作者: 角色 時間: 2012-12-17 23:17

是否有教程呢？

作者: lttliang 時間: 2012-12-18 00:00

是否有教程呢？
角色發表於 2012-12-17 23:17

教程我早就写好了，但因为依家香港的asterisk仲能运行，要等解决左modem的问题才可以，外网与内网使用可能存在不同的配置方法，所以我要等香港的asterisk正常运行后测试可以正常注册使用FXO与FXS口才放上来！

作者: lttliang 時間: 2012-12-21 23:57

仲系存在运行1-2日左右就会出现，用FXS分机拨打电话时，FXS口的分机听不到对方电话的彩铃声或电话声，对方接听之后也是一样听不到任何声音；但是电话打入来时，可以正常通话；上网仔细查阅发现迅时网关有两个功能，一个是做为单独的中继(Trunk)使用【不需要asterisk】，另一个是作为与迅时IPPBX联接使用，所以里面好多选项都是针对迅时的IPPBX设定的，可能与其他asterisk有D不是太兼容！
我今晚从路由表入手，将FXS设为拨打PSTN时直接由FXO口打出，其他电话及Trunk经Elastix/FreePBX打出(我之前的设定是所有来电与打出都要先经过Elastix/FreePBX中转配对拨号方案)，试下运行两日，看看是否仲会存在上述的问题！如果这个解决思路是正确的，我就会尽早修改好我写的教程传上来，因为如果问题冇解决到，上传上来都冇任何意思！

作者: lttliang 時間: 2013-1-6 21:37

本帖最後由 lttliang 於 2013-1-8 20:14 編輯

迅时HX422网关联网分三个步骤

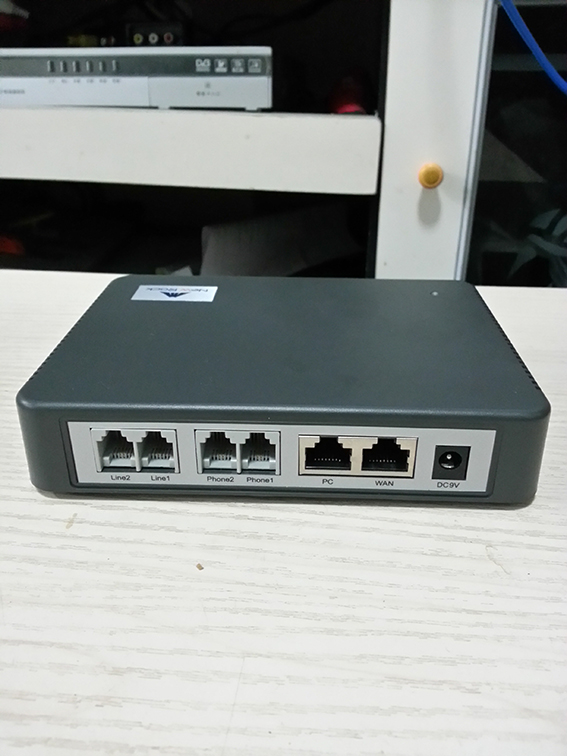

迅时HX422网关配有2个FXO口（lin1、lin2），2个FXS口(phone2、phone2)
一定要记住 FXO口接电信提供的电话线，FXS口接电话机，否则插错会烧坏网关
Elastix/FreePBX服务器的IP为jqandzl.taobao.com
迅时HX422网关的IP为192.168.1.2 (127.0.0.1)

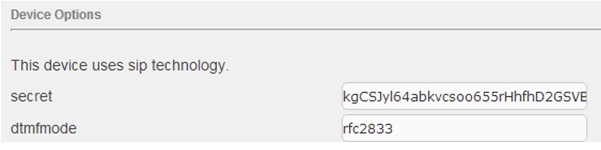

步骤A：为两个FXS口创建两个分机号
PS：迅时网关分机密码只能使用英文字母+数字，不能使用符号，如果secret密码中有比如!#%$&等符号是无法注册的

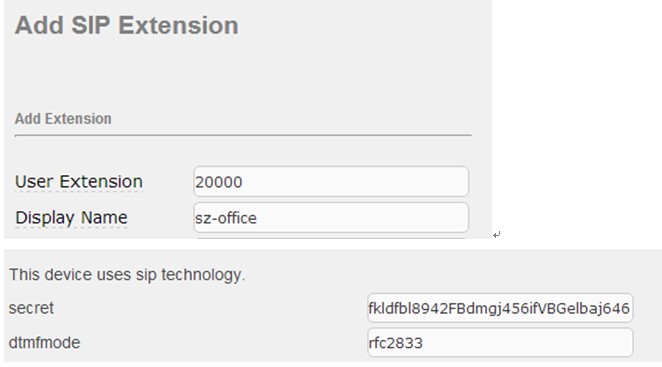

1. 创建分机号20000

2.创建分机号20001

步骤B：为两个FXO口创建两条SIP Trunk(目的是让FXO口的PSTN固定电话线通过Trunk连接到FreePBX/Elastix
（PS：因为我家里现在只有一条电话线，所以我就暂时只建立一条SIP Trunk先，第二条SIP Trunk的创建方法也一样，只要usename不要一样就行了）

1.为FXO口创建1个SIP Trunk，名字为fxo1_trunk，以便FXO网关能够注册到freepbx/elastix并与其对接，如下图，
call-limit=4
type=friend
secret=123456
host=dynamic
dtmfmode=rfc2833
qualify=3000

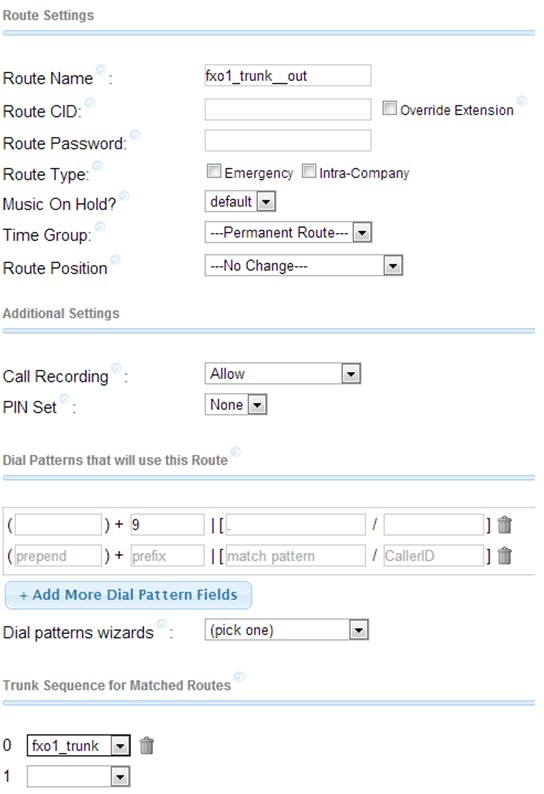

2.为fxo1_trunk建立Outbound Routes,我的fxo1_trunk的外拨前缀为9

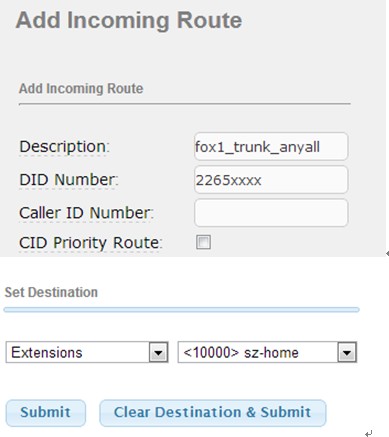

3.为fxo1_trunk设置Inbound routes,这里只做简单的直接呼入到分机，请根据自己的需要进行设置！2265xxxx是fxo1口真实的pstn电话号码（也可以随便写一个号码，但是要与讯时网关FXO口的一样，后面有讲）
图片的分机号应该是20000，不是10000,因为前前后后测试时有所修改

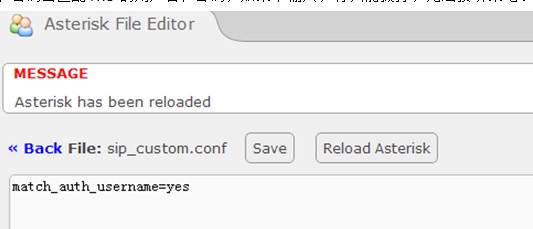

4.打开文件编辑器，编辑sip_custom.conf文件,将match_auth_username=yes输入到该文件中
因为FXS和FXO的IP地址一样（迅时网关的FXO/S混合使用），ASTERISK会用FXS的用户名和密码去匹配FXO的用户名和密码，如果不输入，将只能拨打，无法接听来电！

步骤C：设置迅时网关
1.设置讯时网关的“网络接口”，“域名解析”，“时间服务器”
PS：如果你的FreePBX/Elastix外网IP是动态并使用域名的就一定要设置“域名解析”，否则讯时网关无法注册到FreePBX/Elastix

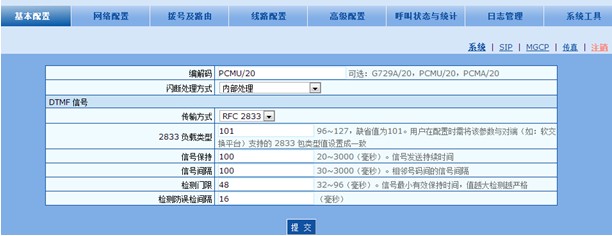

2.基本配置--系统
编解码：我选的是PCMU/20，因为我的raspberry pi没有G729
闪断处理方式：内部处理
传输方式：RFC2833
2833 负载类型：101

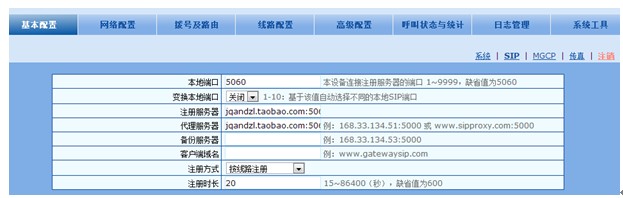

3. 基本配置--SIP,设置好后到，系统工具--软件重启，令设置生效
设置FreePBX/Elastix服务器的IP地址、端口、以及刷新时间
注册服务器：填写FreePBX/Elastix服务器的IP地址、端口；如jqandzl.taobao.com:5060
注册方式：按线路注册
注册时长：20
PS1：注册时长默认值为600秒，一但网络掉线，讯时网关的FXO口与FXS口至少要600秒即10分钟才会重新注册到FreePBX/Elastix，这个问题我是从晚上10点一直到白天6点才解决的，如果是显示“刷新时间”而不是“注册时长”的话，我就不会花那么长时间才明白了，所以用惯了英文版的东西，再看中文真是不适应，这里我输入20秒！
PS2:（“软件重启”的功能类似于reload；“系统重启”类似于reboot)

4.为FXS口设置步骤A时创建的两个分机号
线路配置--phone1

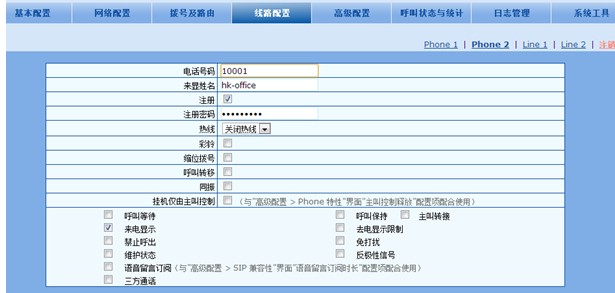

线路配置--phone2

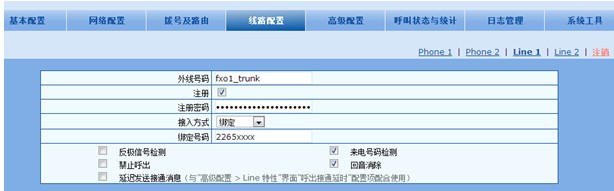

5.线路配置---line1,为FXO口设置步骤B时创建的fxo1_trunk
接入方式：绑定
绑定号码：2265xxxx(我输的是pstn的真实电话号码)
勾选“来电号码检测”，否则将看不到FXO口电话线的来电号码

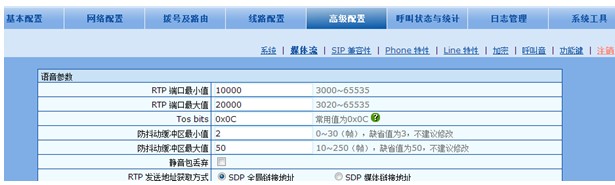

6.高级配置---媒体流
RTP端口最小值：10000
RTP端口最大值：20000

7.高级配置---功能键
将“业务功能键”的勾去掉，否则将与FreePBX/Elastix有冲突

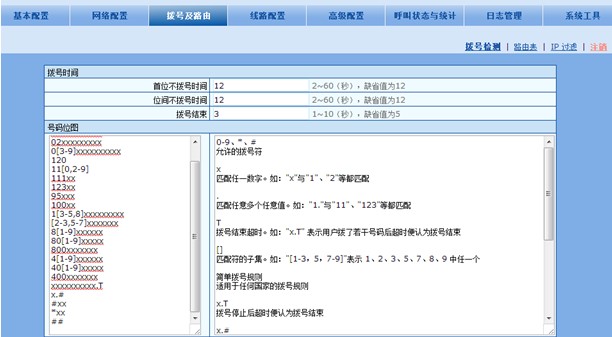

8. 拨号及路由---拨号检测
将左边“号码位图”里的所有号码全部删除，然后按“提交”保存
PS：切记，如果不删除，将会导至接下来要讲的“路由表”的设置部份功能失效！

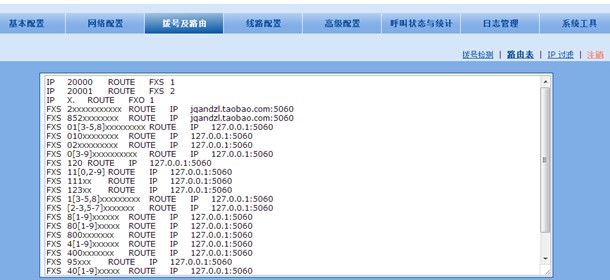

9. 拨号及路由---路由表
IP    20000 ROUTE FXS 1
FreePBX/Elastix的分机号码20000号来电时，将直接转到FXS1端口响铃，必须加这一行，否则无法使用FXS口

IP    20001 ROUTE FXS 2
FreePBX/Elastix的分机号码20001号来电时，将直接转到FXS2端口响铃，必须加这一行，否则无法使用FXS口

IP    X. ROUTE FXO 1-2
从FreePBX/Elastix分机拨打任意号码，将按顺序优先转到FXO 1-2端口，必须加这一行，否则无法使用FXO口

FXS 1xxxxxxxxxx ROUTE IP 127.0.0.1:5060
所有FXS分机拨打以1开头的11位数的电话将直接从FXO口拨出，不经过Elastix/FreePBX,无需加外拨前缀号码9，而其他Elastix/FreePBX上的分机使用FXO口线路外拨时要加前缀9

IP 20000 ROUTE FXS 1
IP 20001 ROUTE FXS 2
IP X. ROUTE FXO 1
FXS 2xxxxxxxxxxx ROUTE IP jqandzl.taobao.com:5060
FXS 852xxxxxxxx ROUTE IP jqandzl.taobao.com:5060
FXS 01[3-5,8]xxxxxxxxx ROUTE IP 127.0.0.1:5060
FXS 010xxxxxxxx ROUTE IP 127.0.0.1:5060
FXS 02xxxxxxxxx ROUTE IP 127.0.0.1:5060
FXS 0[3-9]xxxxxxxxxx ROUTE IP 127.0.0.1:5060
FXS 120 ROUTE IP 127.0.0.1:5060
FXS 11[0,2-9] ROUTE IP 127.0.0.1:5060
FXS 111xx ROUTE IP 127.0.0.1:5060
FXS 123xx ROUTE IP 127.0.0.1:5060
FXS 1[3-5,8]xxxxxxxxx ROUTE IP 127.0.0.1:5060
FXS [2-3,5-7]xxxxxxx ROUTE IP 127.0.0.1:5060
FXS 8[1-9]xxxxxx ROUTE IP 127.0.0.1:5060
FXS 80[1-9]xxxxx ROUTE IP 127.0.0.1:5060
FXS 800xxxxxxx ROUTE IP 127.0.0.1:5060
FXS 4[1-9]xxxxxx ROUTE IP 127.0.0.1:5060
FXS 400xxxxxxx ROUTE IP 127.0.0.1:5060
FXS 95xxx ROUTE IP 127.0.0.1:5060
FXS 40[1-9]xxxxx ROUTE IP 127.0.0.1:5060
FXS 1000[0-9] ROUTE IP 127.0.0.1:5060

複製代碼

因为我是在中国大陆，所以我将中国常见的电话号码都写到了路由表中，这样我用FXS口的电话拨打时就不用加前缀号码了，如果你是香港用户可以根据香港常见的电话号码进行设置

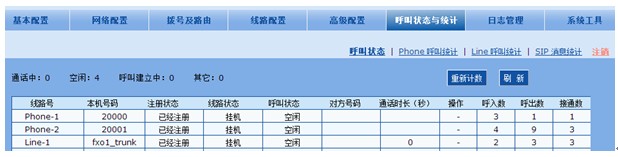

10.进入“呼叫状态与统计”查看一下FXO与FXS的注册情况
very good，两个FXS与一个FXO都注册上去了

FXS 2xxxxxxxxxxx ROUTE IP    jqandzl.taobao.com:5060
这条是我Elastix/FreePBX中callda trunk的拨打前缀2

FXS 852xxxxxxxx ROUTE IP    jqandzl.taobao.com:5060
这条是我Elastix/FreePBX中HK2B trunk的拨打前缀852

===============================================================================

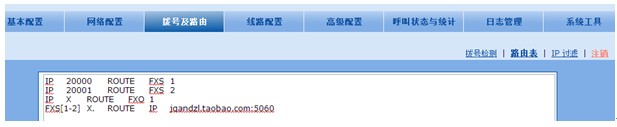

路由表的另一种设置方法

IP    20000 ROUTE FXS 1
IP    20001 ROUTE FXS 2
IP    X. ROUTE FXO 1-2
FXS[1-2] X. ROUTE IP    jqandzl.taobao.com:5060
FXS分机拨打任何电话号码，都经过FreePBX/Elastix服务器，使用FXO口线路外拨也要和其他分机一样加前缀号码9。
四条路由缺一不可,如果只写了前三条，不加是最后一条，几天过后，拨打FXO口的外线时，会发现虽然被叫方的电话在响铃，但是自己的电话却没有任何反应，并且接通后也没有任何声音

圖片附件: 1.jpg (2013-1-6 21:27, 28.81 KB) / 下載次數 1621
http://www.telecom-cafe.com/forum/attachment.php?aid=2111&k=e4072b29f8dcaf7a63c55753e8ef5133&t=1761506480&sid=Sb6bM6

圖片附件: 2-1.jpg (2013-1-6 21:27, 12.64 KB) / 下載次數 1644
http://www.telecom-cafe.com/forum/attachment.php?aid=2112&k=64a09b9da0ac32e8f23eb9280a17831d&t=1761506480&sid=Sb6bM6

圖片附件: 2-2.jpg (2013-1-6 21:27, 14.56 KB) / 下載次數 1600
http://www.telecom-cafe.com/forum/attachment.php?aid=2113&k=ff48e5ff07823383725bc15696e9b298&t=1761506480&sid=Sb6bM6

圖片附件: 3.jpg (2013-1-6 21:27, 64.24 KB) / 下載次數 1635
http://www.telecom-cafe.com/forum/attachment.php?aid=2114&k=e7359784a0484f176dc26203bef1b7e3&t=1761506480&sid=Sb6bM6

圖片附件: 4.jpg (2013-1-6 21:28, 69.02 KB) / 下載次數 1620
http://www.telecom-cafe.com/forum/attachment.php?aid=2115&k=6e4d874066e0ad00f2226feac996e1a7&t=1761506480&sid=Sb6bM6

圖片附件: 5.jpg (2013-1-6 21:28, 30.27 KB) / 下載次數 1676
http://www.telecom-cafe.com/forum/attachment.php?aid=2116&k=c25ec7d3d64de3e52ba1cb3752b40b00&t=1761506480&sid=Sb6bM6

圖片附件: 6.jpg (2013-1-6 21:28, 22.28 KB) / 下載次數 1649
http://www.telecom-cafe.com/forum/attachment.php?aid=2117&k=363218115a7e8bbf209bd03ee9cecef5&t=1761506480&sid=Sb6bM6

圖片附件: 7.jpg (2013-1-6 21:28, 51.47 KB) / 下載次數 1615
http://www.telecom-cafe.com/forum/attachment.php?aid=2118&k=c66f83cbad5b9c85c47bbef3cb6eecdb&t=1761506480&sid=Sb6bM6

圖片附件: 8.jpg (2013-1-6 21:28, 40.62 KB) / 下載次數 1597
http://www.telecom-cafe.com/forum/attachment.php?aid=2119&k=01e7b0ea33bbed765c54e28713576492&t=1761506480&sid=Sb6bM6

圖片附件: 9.jpg (2013-1-6 21:28, 37.83 KB) / 下載次數 1657
http://www.telecom-cafe.com/forum/attachment.php?aid=2120&k=b2e8c89c695b6138e58177a49c297753&t=1761506480&sid=Sb6bM6

圖片附件: 10.jpg (2013-1-6 21:28, 44.1 KB) / 下載次數 1593
http://www.telecom-cafe.com/forum/attachment.php?aid=2121&k=1ace7b59d09e5a6fa7e4abf38b846ceb&t=1761506480&sid=Sb6bM6

圖片附件: 11.jpg (2013-1-6 21:28, 42.68 KB) / 下載次數 1572
http://www.telecom-cafe.com/forum/attachment.php?aid=2122&k=b79874c52835ed8605db81d9f9b99766&t=1761506480&sid=Sb6bM6

圖片附件: 12.jpg (2013-1-6 21:28, 29.09 KB) / 下載次數 1574
http://www.telecom-cafe.com/forum/attachment.php?aid=2123&k=dd51bc277a0e6e07e8d482816982b8d9&t=1761506480&sid=Sb6bM6

圖片附件: 13.jpg (2013-1-6 21:28, 34.34 KB) / 下載次數 1603
http://www.telecom-cafe.com/forum/attachment.php?aid=2124&k=888feb268918194341baa0858073ddc6&t=1761506480&sid=Sb6bM6

圖片附件: 14.jpg (2013-1-6 21:28, 45.07 KB) / 下載次數 1598
http://www.telecom-cafe.com/forum/attachment.php?aid=2125&k=e249c55cf03995435f234356df679c6f&t=1761506480&sid=Sb6bM6

圖片附件: 16.jpg (2013-1-6 21:28, 29.57 KB) / 下載次數 1570
http://www.telecom-cafe.com/forum/attachment.php?aid=2127&k=00cbd0867aac32340bc70dcc4f5e3843&t=1761506480&sid=Sb6bM6

圖片附件: 17.jpg (2013-1-6 21:28, 18.05 KB) / 下載次數 1568
http://www.telecom-cafe.com/forum/attachment.php?aid=2128&k=d13fa99e5afbb00d7790a93920cb4620&t=1761506480&sid=Sb6bM6

圖片附件: QQ截图20130108194719.jpg (2013-1-8 19:59, 48.47 KB) / 下載次數 1598
http://www.telecom-cafe.com/forum/attachment.php?aid=2151&k=eca88c1c2574a2dcc98c99f97737b86c&t=1761506480&sid=Sb6bM6

圖片附件: QQ截图20130108194850.jpg (2013-1-8 20:00, 44.46 KB) / 下載次數 1615
http://www.telecom-cafe.com/forum/attachment.php?aid=2152&k=92431961aa9262c7fdf449095d050580&t=1761506480&sid=Sb6bM6

作者: 角色 時間: 2013-1-6 22:15

是否有段清楚D，不然看起不太舒服。

作者: 角色 時間: 2013-1-6 22:27

还还你说这台的东西在淘宝哪里买呢？

作者: lttliang 時間: 2013-1-6 22:28

是否有段清楚D，不然看起不太舒服。
角色發表於 2013-1-6 22:15

现在清晰了吧？

作者: lttliang 時間: 2013-1-6 22:31

还还你说这台的东西在淘宝哪里买呢？
角色發表於 2013-1-6 22:27

http://voip88.taobao.com
其实在淘宝搜一下就可以揾到好多间了

作者: 角色 時間: 2013-1-6 22:33

好一些，但是都不够！每个number要分开一点！

例如
1 askdfjajf
kasdfjalf
2sadkfjsajfask
asdkfjlaksjf
3kdsaflkjasf
ksajdflkjlaf

改为

1 askdfjajf
kasdfjalf

2sadkfjsajfask
asdkfjlaksjf

3kdsaflkjasf
ksajdflkjlaf

作者: lttliang 時間: 2013-1-8 20:11

本帖最後由 lttliang 於 2013-1-8 22:41 編輯

测试中发现了新问题，我增加了C步骤中第8节，修改了第9节，修改配置之后，可以正常运行了

作者: 角色 時間: 2013-1-8 20:58

回復 18# lttliang

现在看起来好很多了！

还有你现在你的HX422 gateway怎样？好吗？效果怎样？有什么不满意的地方？

作者: lttliang 時間: 2013-1-8 22:39

回復 lttliang

现在看起来好很多了！

还有你现在你的HX422 gateway怎样？好吗？效果怎样？有什么不满意 ...
角色發表於 2013-1-8 20:58

效果不错，目前为止未发现不满意的地方，之前的个种问题，基本上出在"路由表"以及"拨号检测"，这两个地方，目前都冇详细资料与教程，完全靠我自己摸索出来。
因为我在路由表中採取分流的方法，所以用FXS分机使用本地pstn时，不用加任何前缀，直接拨打电话号就得了,只有使用Elastix/FreePBX时才需要加前缀号码。但是分流之后也有一个问题，就是无法使用g729,如果不分流就可以使用g729,鱼与熊掌不可兼得！

作者: 角色 時間: 2013-1-8 22:50

哈哈Ittliang，你在大陆长大，你用繁体打字，用广东话方式打字，而我在香港长大，用简体打字，用普通话方式打字。现在你都跟我一样，用简体字，用普通话方式打字。

你说的G729，我记得你现在用的是红梅（Raspberry Pi），所以没有G729, 如果你用Intel PC，那么就应该有。

作者: lttliang 時間: 2013-1-8 23:10

哈哈Ittliang，你在大陆长大，你用繁体打字，用广东话方式打字，而我在香港长大，用简体打字，用普通话方式 ...
角色發表於 2013-1-8 22:50

我现在用紧我之前个部ATOM主机，Raspberry Pi暂时关左，与主机上有没有G729冇关系，我现在所说的分流左之后无法使用G792，是因为固定电话线路本身就不支持G729,分流左之后，我用FXS口的电话拨打国内的电话全是直接从FXO口出，不会经过Elastix/FreePBX，即是通过路由表直接将FXS与FXO口串联起来；只有当我使用Elastix中的Trunk时才不会通过FXO口出！
打个比方，我的FXO口电话线路在Elastix/FreePBX中打出时要加9，我的callda打出要加2

FXS 01[3-5,8]xxxxxxxxx ROUTE IP 127.0.0.1:5060
这条路由就表示用FXS接口上的电话拨打这些手机号码时，直接从FXO口打出，无需加9，而其他设备的分机，比如手机的sip分机，linksys ATA的分机使用FXO口的电话线时就要加9

FXS 2xxxxxxxxxxx ROUTE IP jqandzl.taobao.com:5060
这条路由就是用FXS接口的电话打2xxxxxxxxxxx的手机时，就会通过Elastix/FreePBX调出callda trunk 个只IP地址就是Elastix/FreePBX的IP

现在明白了吧？

作者: 角色 時間: 2013-1-8 23:39

回復 22# lttliang

明白了。

用固话打长途电话是非常贵！估计用VoIP电话会比较多吧！还有ET263，你还有用吗？

作者: lttliang 時間: 2013-1-9 09:39

回復 lttliang

明白了。

用固话打长途电话是非常贵！估计用VoIP电话会比较多吧！还有ET263，你还有用吗 ...
角色發表於 2013-1-8 23:39

我的固话有一定的免费通话时间，用完我才会用callda ，没有再用et263了，asterisk1.8用唔到，还定callda咁便宜

作者: 角色 時間: 2013-1-9 10:51

Asterisk 1.8 可以用到，如果你自己会compile的话。

作者: lttliang 時間: 2013-1-9 12:16

Asterisk 1.8 可以用到，如果你自己会compile的话。
角色發表於 2013-1-9 10:51

我唔识，因为我冇linux基础，冇详细的步骤我都唔睇唔明，所以就懒得用et263了

作者: 角色 時間: 2013-1-9 13:12

回復 26# lttliang

如果你用Asterisk GUI，那么compile就很简单。如果有需要的话，我可以帮到你。

作者: lttliang 時間: 2013-1-9 13:52

回復 lttliang

如果你用Asterisk GUI，那么compile就很简单。如果有需要的话，我可以帮到你。 ...
角色發表於 2013-1-9 13:12

多谢角色兄，不过依家用惯左Elastix/FrePBX，asterisk-gui已经淡忘左使用方法了，再用返又要需要时间学习

作者: 角色 時間: 2013-1-9 13:57

明白，我用Asterisk GUI比较熟悉。

作者: lttliang 時間: 2013-1-9 15:26

明白，我用Asterisk GUI比较熟悉。
角色發表於 2013-1-9 13:57

你系高手嘛，我这种入门级的小菜鸟点可以比得上

作者: lttliang 時間: 2013-1-14 18:47

由于迅时HX422的FXS接口有BUG，如果Elastix/FreePBX是动态IP，在IP变换之后，会导至FXS口接听来自FXO口线路的电话出现一个问题（对方听不到自己的声音，但自己听得到对方的声音），我已做过很多次测试，这个BUG是确实存在，其他使用HX422的人也有这个问题。
，因为只有FXS口存在这个问题，而其他sip分机与FXS口相互通迅确不会存在这种情况，所以今天我想到了一个暂时性的解决方法，就是使用Elastix/FreePBX的Misc Destination进行二次自动拨号（等迅时公司修复这个BUG之后就不用这样了），为什么用Misc Destination而不用Follow Me呢，因为Follow Me只是一个转接功能，比如FXS分机是20000，sip分机是20003，将FXO线路Inboud到2003（2003永远不开机）然后就会自动转到FXS分机20000，原理上始终还是FXO口直接到FXS口。而Misc Destination的功能确是将来自FXO口的电话通过Elastix/FreePBX服务器转换顾sip信号再进行二次拨号拨打到FXS口，即sip至FXS，问题自然就解决了！

圖片附件: 1.jpg (2013-1-14 18:46, 33.61 KB) / 下載次數 1586
http://www.telecom-cafe.com/forum/attachment.php?aid=2167&k=27262a9edc5d0a0664cb3e554838a720&t=1761506480&sid=Sb6bM6

圖片附件: 2.jpg (2013-1-14 18:46, 24.25 KB) / 下載次數 1642
http://www.telecom-cafe.com/forum/attachment.php?aid=2168&k=2bbe563b827d63a7264a01e09f07029b&t=1761506480&sid=Sb6bM6

圖片附件: 3-1.jpg (2013-1-14 18:46, 16.26 KB) / 下載次數 1659
http://www.telecom-cafe.com/forum/attachment.php?aid=2169&k=2048b77f8a86062e5ed9bdc230587ee0&t=1761506480&sid=Sb6bM6

圖片附件: 3-2.jpg (2013-1-14 18:46, 10.92 KB) / 下載次數 1626
http://www.telecom-cafe.com/forum/attachment.php?aid=2170&k=e70eb99aae7d5447099fc96ef945566c&t=1761506480&sid=Sb6bM6

作者: 雯雯 時間: 2013-1-14 20:02

回復 31# lttliang

你部ATA和Elastix是不是不在同一個地方? 是的話可以嘗試用VPN, 避免很多不必要的麻煩!

作者: lttliang 時間: 2013-1-14 20:05

回復 lttliang

你部ATA和Elastix是不是不在同一個地方? 是的話可以嘗試用VPN, 避免很多不必要的麻煩! ...
雯雯發表於 2013-1-14 20:02

对，Elastix放香港，迅时ATA在深圳，因为我是用openvpn的，依家用vpn成日被cut，相比较起来，反而用vpn更加不方便

作者: 雯雯 時間: 2013-1-14 20:10

回復 33# lttliang

OpenVPN唔得就改用PPTP VPN或IPIP Tunnel.

作者: lttliang 時間: 2013-1-14 20:13

回復 lttliang

OpenVPN唔得就改用PPTP VPN或IPIP Tunnel.
雯雯發表於 2013-1-14 20:10

唔想用PPTP,我想用IPIP Tunnel,但是唔识用，雯雯你可否写份教程出来呀

作者: 雯雯 時間: 2013-1-14 20:18

回復 35# lttliang

IPIP Tunnel我也只是會跟網上教的在RouterOS上set. 你深圳有沒有Asterisk Server? 有的話兩邊連接會方便一些 (例如可以用IAX協議或者用stunnel (我也在研究stunnel)).

作者: lttliang 時間: 2013-1-14 20:29

回復 lttliang

IPIP Tunnel我也只是會跟網上教的在RouterOS上set. 你深圳有沒有Asterisk Server? 有的話 ...
雯雯發表於 2013-1-14 20:18

有一部raspbx装左freepbx，但是这段时间关左，因为部ATOM 的PC仲放在深圳测试紧，未放到香港去，仲计过几日就会放到香港去，到时我就会启用raspbx了

作者: 角色 時間: 2013-1-14 21:26

真不知道Raspberry Pi的ARM CPU是否够power to run VPN？

作者: marshall 時間: 2015-10-18 22:18

各位師兄，
小弟也剛買了部 MX8-4S/4，有4 FXO/4FXS。用來真駁上在QNAP VM 上的 IncrediblePBX 13。
其實MX8 如果和 asterisk 同係 LAN 上，FXO 係可以唔register，只需要在asterisk 的trunk 內 set host=ip address 就可以。而4條 FXO 就可以被當為一條4線大trunk。如果想由asterisk 決定從其中一條特定FXO 打出，也可以用MX8 內的routing 配合outbound dialling router 的prepend 去做到。

作者: testing 時間: 2017-10-28 11:23

这个教程不错，但不知道为何MX8注册到asterisk不成功，一直
NOTICE[11447]: chan_sip.c:24331 handle_request_register: Registration from '<sip:3523xxxx@119.xxx.xxx.xxx.:5038>' failed for '58.xxx.xxx.xxx:1454' - No matching peer found

网络架构是这样的：
asterisk 在大陆并在防火墙，防火墙做了MIP，把一个固定公网IP地址全部指向asterisk的内网IP地址，端口为5038 ，SIP client能注册上来并正常拨打其他分机；
这台mx8 ATA 在HK，8个O口，也在防火墙后面，trunk一直不能注册成功，请问lttliang师兄ATA是否也需要指定端口？

作者: 角色 時間: 2017-10-28 12:11

上面不是说了吗:
No matching peer found

歡迎光臨電訊茶室 (http://www.telecom-cafe.com/forum/)
